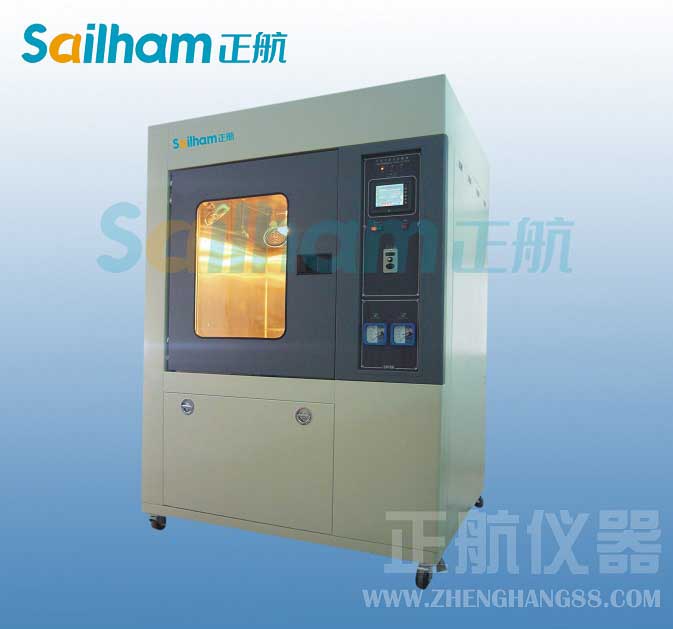

濟寧淋雨試驗箱箱體結構：
淋雨測試箱箱體外殼材料采用鋼板靜電噴涂處理，內膽材料采用不銹鋼光板大面積可視玻璃門，便于觀測試驗箱體內被測試樣狀況。底部采用高品質可固定式PU活動輪，方便用戶搬移。

濟寧淋雨試驗箱結構特征：
1、下水道：設計在箱體底部可以迅速排放，不會積水。
2、預留外接電纜接口。
3、溫度儀表：國產匯幫
4、電機：進口國外，功率約370W
5、水泵：提供有壓力的試驗水源
6、流量計：水流量計量
7、門：大屏可視鋼化玻璃門，隨時觀察試驗狀況
8、減速機構：調速電機，OM，90W/100W
9、擺管擺動：通過電機/變頻器（施耐德）驅動減速器/偏心輪機構/齒條齒輪等機械傳動實現。利用變頻器調節次數（單位時間內）通過偏心機構調整所需要得角度。
10、旋轉工作臺：臺面為PVC硬制班板（耐腐蝕板）電機帶動蝸輪減速機旋轉，用變頻器調速，調整合適的轉速。可以正反轉，時間以及轉速可調。
11、箱體材料：均為SUS304不銹鋼板制成，工作室或其它有接觸水的部分均為不銹鋼板或銅質材料制作。
12、噴嘴：根據試件的大小，箱體的內容積決定擺管的彎曲半徑。噴嘴為可折式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足
13、供水箱：不銹鋼制儲水箱，配有水質過濾器，進水浮球閥，排水閥，加熱器：磁片式加熱器（國產）。
濟寧淋雨試驗箱技術參數：
水流供水量：10公升
試驗時間：9999 min
淋雨測試箱電機：步進電機
噴水管擺動速度：10~15次/分鐘
噴水孔的流量：0.06 L/min +5%
型    號：DELX-500A
工作室尺寸（D*W*H mm）：800*800*800
淋雨測試箱噴水環半徑：300mm
水管直徑：φ16mm
噴水孔徑: ф0.4 mm
孔徑間距：50 mm
擺管押幅：±45°、±60°、±90°、±135°（理論數值）
擺速調節: 無級調節
淋雨水壓：約80Kpa
